太倉二氧化碳冷庫建造項目案例

太倉二氧化碳冷庫建造項目

項目工程：太倉二氧化碳冷庫建造工程

建造地點：江蘇省蘇州市

項目規模：80000m³；

冷庫特點：二氧化碳制冷、桶泵供液、制冷穩定

太倉二氧化碳冷庫工程概況：

1、庫體部分：

該項目安裝的保溫材料為地面擠塑板保溫(防水+擠塑板鋪設)，鋪設地暖鋪管。

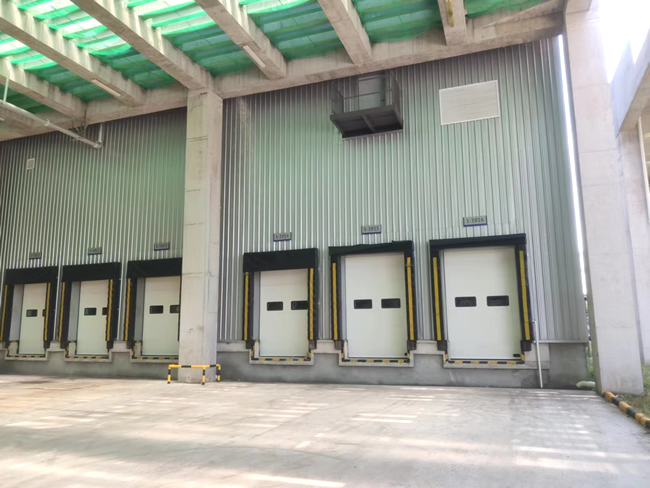

(冷庫外景)

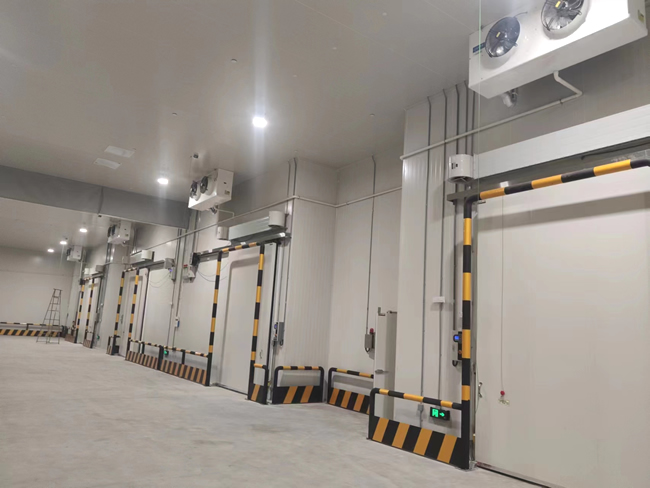

(冷庫操作間、穿堂、連廊)

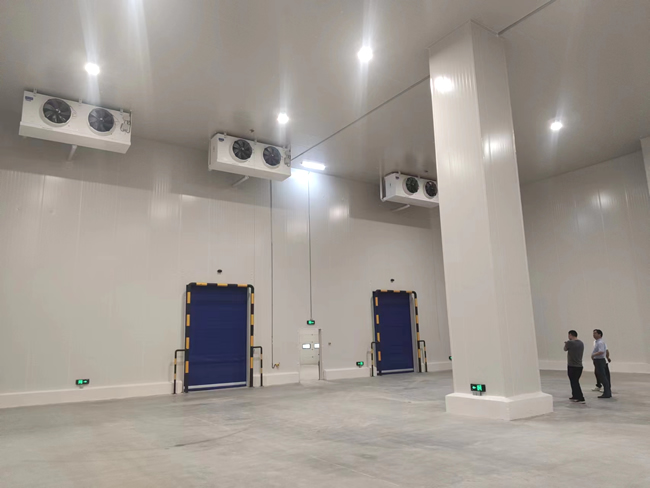

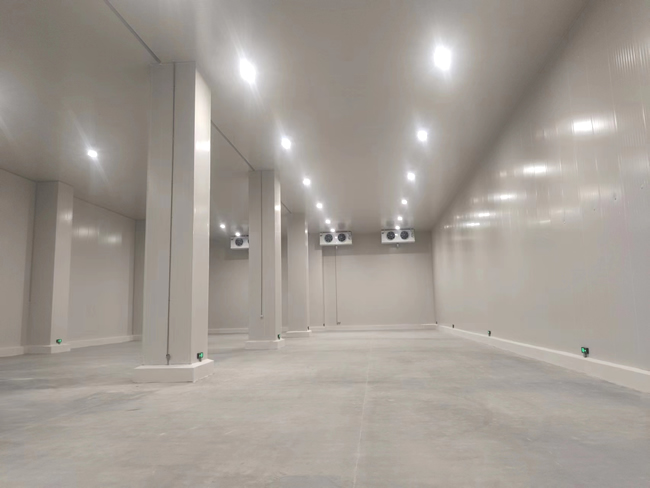

(二氧化碳冷庫內景)

(二氧化碳冷庫內景)

2、制冷系統：

該項目安裝高溫機組2套，蒸發冷4套，中溫機組2套，CO2機組2套，CO2中溫、低溫循環桶各2套，CO2冷凝器2套，CO2充注站2套，熱回收交換器4套，水沖霜水箱1套，水沖霜水泵4套，地坪加熱定壓裝置2套，地坪加熱循環泵4套，地坪加熱管道2套，地坪加熱集管2項，熱回收水泵2套，機房整套配電。

該項目安裝的穿堂蒸發器制冷系統安裝(包含的有設備、管道支架、管道、閥門安裝焊接，管道吹洗、試壓檢漏等，不含管道探傷、報檢)。

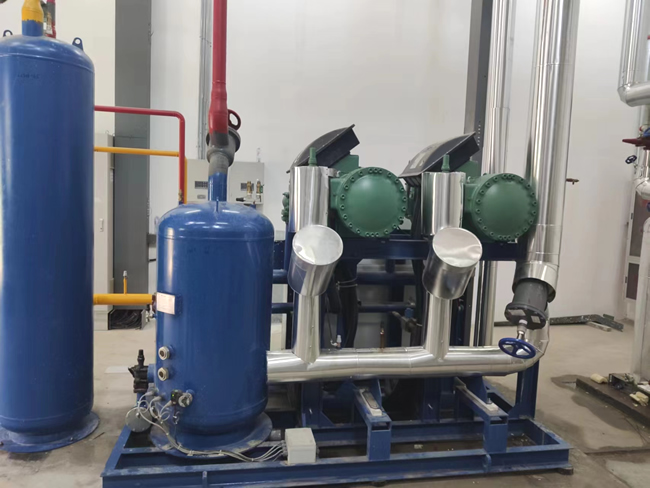

(220匹螺桿雙并聯壓縮機)

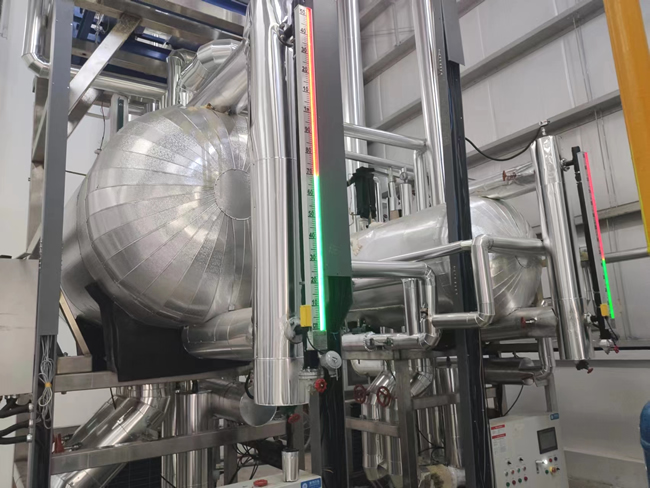

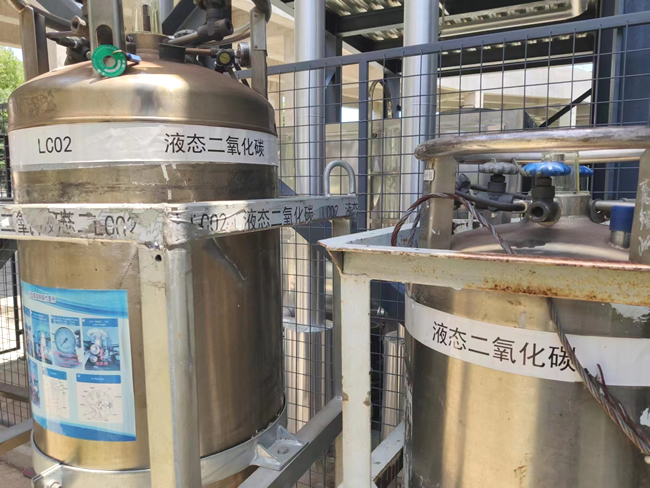

(液態二氧化碳儲液罐)

(二氧化碳復疊制冷系統)

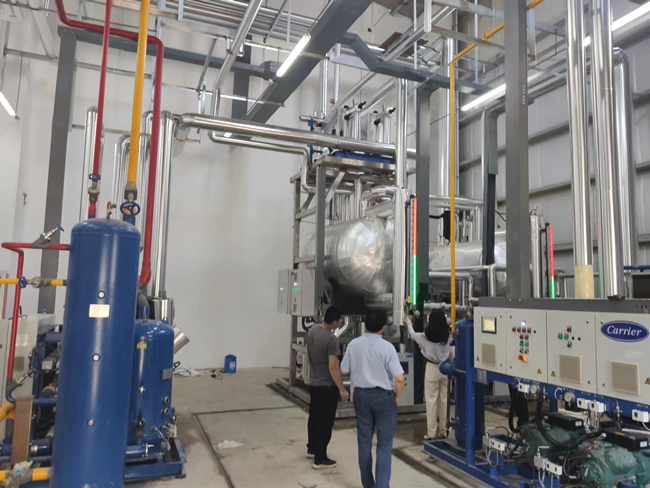

(二氧化碳制冷系統機房)

3、電器部分：

該項目安裝冷庫LED照明(含配線配管、橋架)，安裝平移門電源(含配線配管，橋架，坪加熱電源)；安裝車廂照明電源、機房照明、叉車充電、滑升門電源、CO2濃度探點及聲光報警點、溫度及濕度探測點、蒸發器控制及配電。

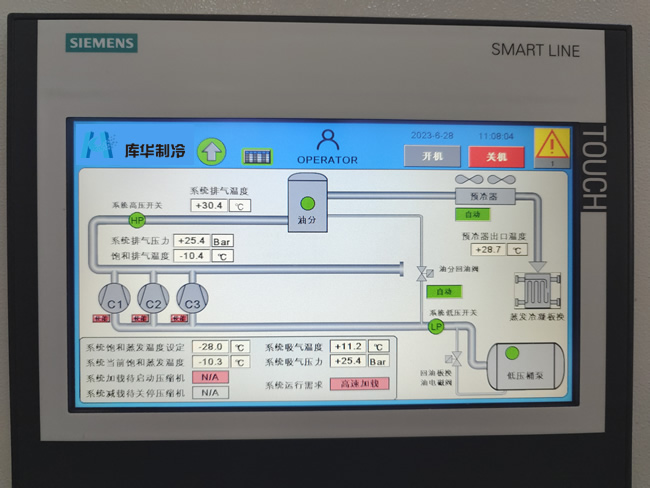

(西門子控制系統)

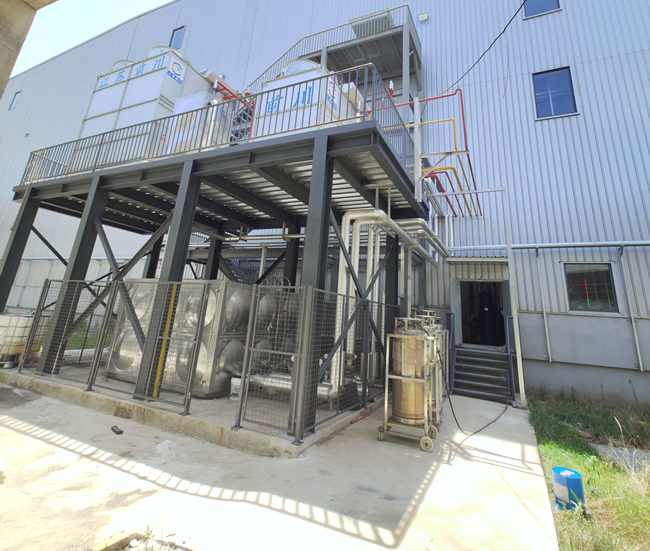

4、蒸發系統

采用大型蒸發式冷卻系統散熱。

目前項目已進入調測階段，各項指標運營良好。
